Quad新世代 Atrera系列音响系统登场

http://www.hi-av.net/ | 2017-9-25

上个月中旬举办的台北音响大展,迎家的306展房无疑是新品密度最高的一间,因为他们刻意选在此时发表旗下Quad与Audiolab多款新品,而且从喇叭、数位讯源到放大器一应俱全.为表慎重...

 上个月中旬举办的台北音响大展,迎家的306展房无疑是新品密度最高的一间,因为他们刻意选在此时发表旗下Quad与Audiolab多款新品,而且从喇叭、数位讯源到放大器一应俱全.为表慎重,这两家资深音响名厂的母公司IAG集团,还特别派出Hi Fi部门设计总监Peter Comeau先生来台主持发表会,迎家也邀请到《高传真》杂志社总编辑蒲鸿庆先生担任主讲人,为在场媒体编辑与全台各地经销商简报新品特点.
  这场发表会有多麽盛况空前呢?我们只能说现场真是挤得水泄不通,连本站编辑都得和同业甚至迎家的大老板、高阶主管们「罚站」两个多小时,由此可见Quad 与Audiolab音响有多受欢迎,大家对等待已久的新世代制品又是多麽感兴趣.由於新产品实在多得惊人,为降低各位的阅读负担(因为光是我们媒体记者在现场都看到眼花撩乱),所以Audiolab新品留待下篇再述,本篇报导仅先锁定Quad全新Artera系列讯源与放大器,以及首度配备丝带高音的革命之作Z系列两声道喇叭与S系列多声道喇叭.




由Peter Walker创立於1941年的Quad,是英国品牌之中少数拥有从讯源、放大器到喇叭全产品线的公司.他家最出名的是静电喇叭,早在1957年就推出全球第一对三音路「ESL-57」静电喇叭,到了1981年更推出历经十八年研究改良的ESL-63,具备创新的同心圆延迟线圈及点音源设计,2014年崭新推出的ESL 2912更突破传统静电喇叭的性能局限,低音足、动态大且扩散性佳,Quad藉由将每声道振膜划分为六块、改进网罩的涂布绝缘与高压充电电路,一举大幅改善了过去静电喇叭的缺点,由此可见Quad这家老厂对於音乐重播表现之坚持.而照片里女模身旁的Z系列旗舰喇叭Z-4,就是以再创新的「True Ribbon丝带高音」,追求与Quad静电喇叭发声原理相近的好声音(技术细节详见後述).


IAG集团全名为International Audio Group,旗下有诸多知名资深音响品牌,除了口碑极佳的Quad、Audiolab之外,还包括Wharfedale、Wharfedale Pro等公司.Peter Comeau先生是IAG集团Hi Fi部门设计总监,对各品牌制品了若执掌,所以发表会一开始就由他解说公司发展方向与新品设计概念.


首先我们来看Artera系列,这套定位於Quad旗舰Platinum白金系列下一阶的高端制品,是由Rodney Mead先生主导开发.此公何许人也?他曾在1970至90年代帮Quad设计过音响器材,传奇铭器Quad 405後级就是出自他的手笔,其绝顶优异的电路设计至今仍被奉为经典,全球各地都有无数DIY音响迷致力复刻已绝版的Quad 405.如今大师终於重出江湖,开发全新Artera系列讯源与放大器,当然令发烧友们兴奋不已.

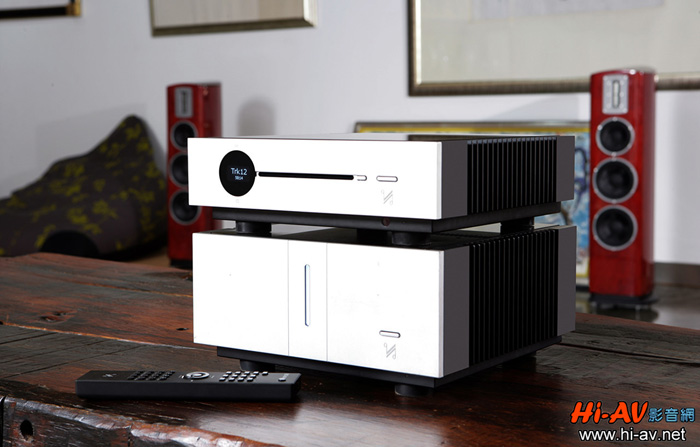

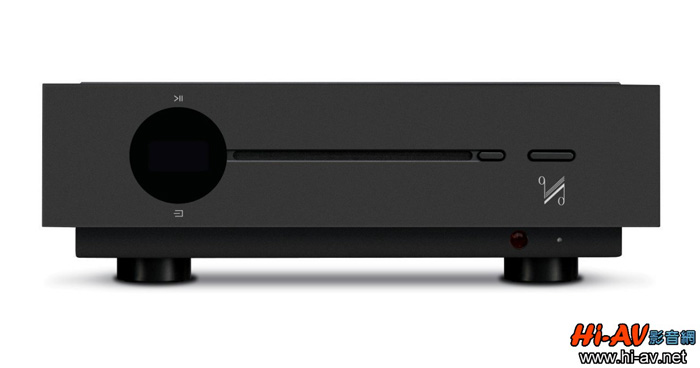

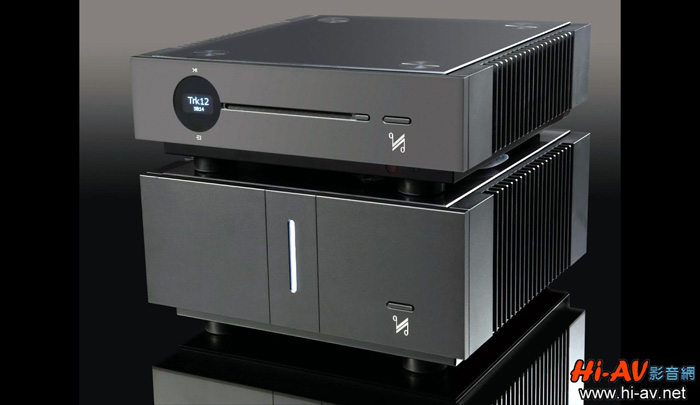

Artera Play与Artera Stereo外观十分俐落有型,由於Quad把全套音响操控介面都交给遥控器搞定,所以前面板呈现的是现代极简风,Artera Play只保留电源键与控制碟盘(音乐光碟采吸入式设计)进出按键,Artera Stereo则根本就只有一个电源键,这真是简洁得几乎不能再简洁的设计了.

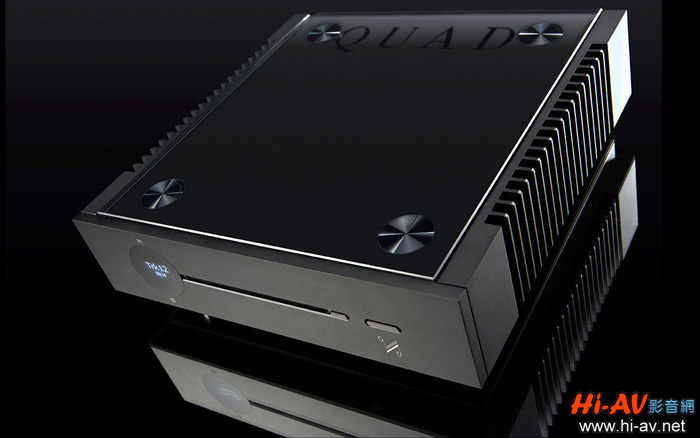

从上方观察Quad Artera Play,可见机身上方加了一块厚玻璃作为顶盖,且玻璃与机箱上盖之间有脚座隔开,两者之间还留有空隙方便器材散热.当然,Artera Stereo机箱顶盖也是采同样设计.这麽做有何好处?除了外观更具现代感外,也等於「自备音响抑震垫」,当两部Quad Artera堆叠使用时,整体的声音表现会更好.

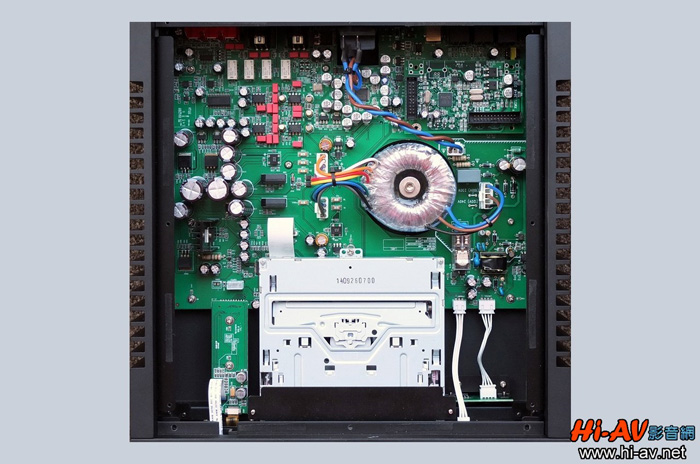

Artera Play结合了CD唱盘、DAC与前级功能,且这三者电路布局完全区隔开来,可各自独立使用(这意谓未来用家可依序加购前级、数类转换器来进行升级).

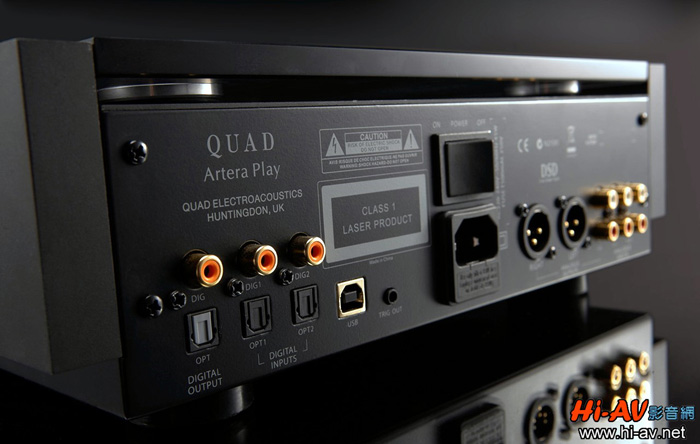

Artera Play的类比部分有2组非平衡输入、2组输出(分别提供平衡和非平衡介面),数位部分则有一组USB输入、两组同轴/光纤输入以及一组同轴/光纤输出.USB输入在PCM格式最高对应384kHz/32bit、DSD格式方面则可对应DSD64/128/256.


Quad在本机内部揉合了许多高阶Hi-End音响才有的作法,像是数类转换核心就采用性能极为强悍的发烧晶片ESS Sabre32 9018S,且此晶片和XMOS USB非同步晶片部分做在一块独立的电路板上,完全跟类比部分隔离;另外,其数位、类比与前级电路板都有各自独立的电源和滤波稳压相对应,这也是发烧音响必备的供电作法.

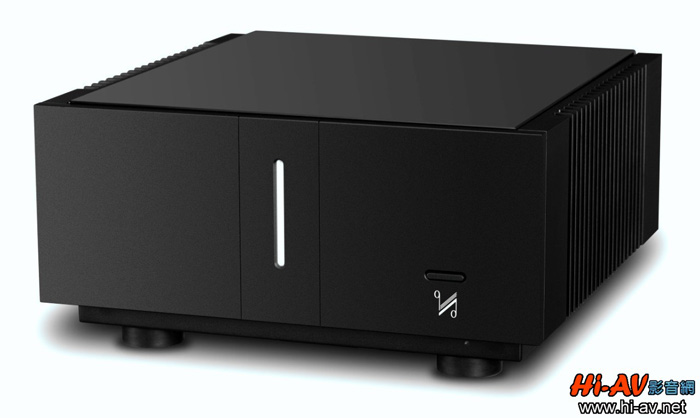

Artera Stereo立体声後级在8欧姆负载时每声道功率输出达140瓦,并可在4欧姆负载时倍增到250瓦.其最特别之处是配备Quad独家Current Dumping Technology大电流倾注电路,在输出级以低耗能、高效率的B类放大电路与高音质的A类放大电路并联输出,即可兼具A类放大器的温暖醇厚声底与B类放大器的强悍推动力.

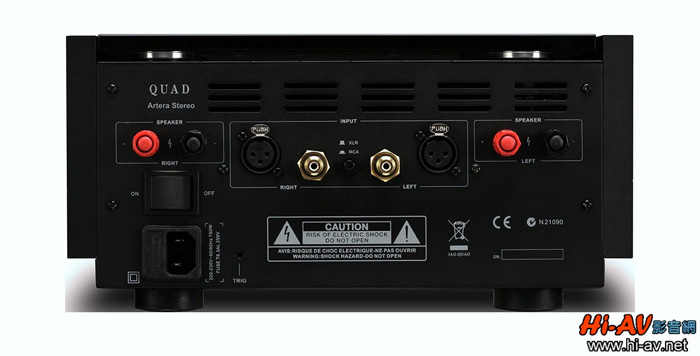

Artera Stereo立体声後级的背板超级简洁,就只有电源线插孔、主电源开关、喇叭端子一组及平衡与非平衡输入各一组(使用按键切换选择使用何组输入).

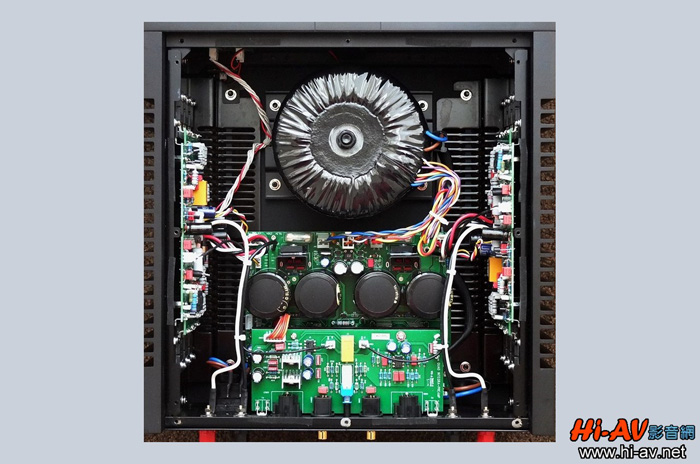

  这是Artera Stereo的内部俯瞰照片,底板上有大型环形电源变压器、电源电路与输入级音频电路,左右声道功率放大电路各自锁固在机箱两侧的散热片上,十分传统但也是最为经典的配置方式.最後要特别一提的是,前述Quad的Current Dumping Technology大电流倾注电路技术,曾在1975年获得英国女皇颁发「技术革新奖」,对後来的音响业影响深远,如法国Devialet放大器的ADH技术就是其变种之一.那你知道这麽厉害的技术是谁开发出来的吗?答案正是Rodney Mead先生,而第一部配备此技术的器材就是Quad 405後级!由此来看,称Artera Stereo是承袭传奇经典再创新的杰作一点也不为过.

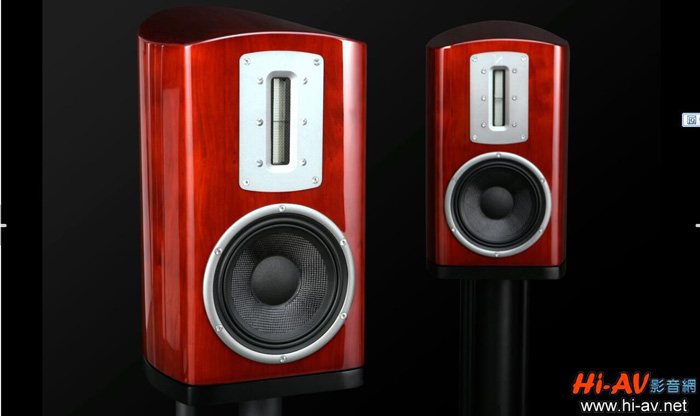

Quad第二套发表的新制品是顶级的Z系列喇叭,它们可说是该厂除静电喇叭之外的最高阶旗舰制品.Z系列走的是两声道Hi-End路线,体型由小到大有 Z-1、Z-2两款书架式喇叭与Z-3、Z-4两款落地式喇叭,音箱还有玫瑰红、黑、白三种钢琴烤漆外观,搭配各种居家空间都合适.

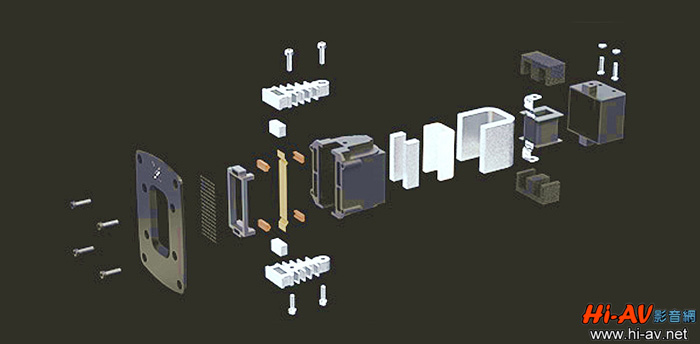

Z系列喇叭的最大特点,就是全都配备一支长90mm、宽12mm的「True Ribbon丝带高音」,其发声原理和Quad着名的ESL静电喇叭相近,结构比一般铝带高音更加扎实.从上图可见其结构设计与用料之精细,振膜发声面积远大於一般凸盆式振膜高音,并且振膜质量超轻又有极为快速精准的反应,可表现精准的音像定位、质感延伸绵密顺畅,也能够得到更宽广的音场表现.

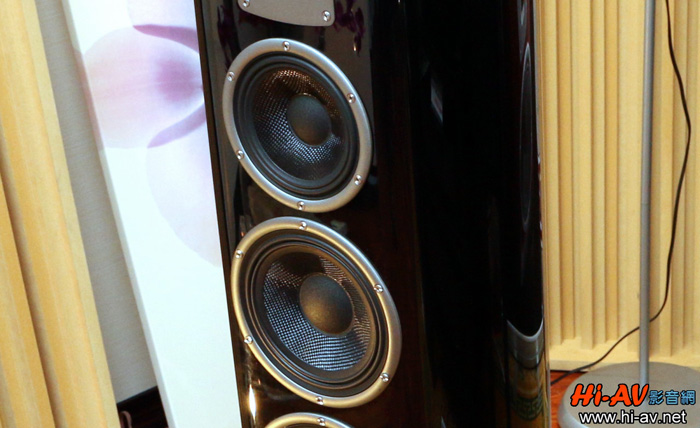

Z系列喇叭的中低音单体都采用玻璃纤维振膜,它的悬边为「Double-Roll」双折设计,相较一般只有单圈的悬边架构,如此可减少单体活塞运动时悬边对振膜的干扰,使得中低音单体的发声更为清晰精准.

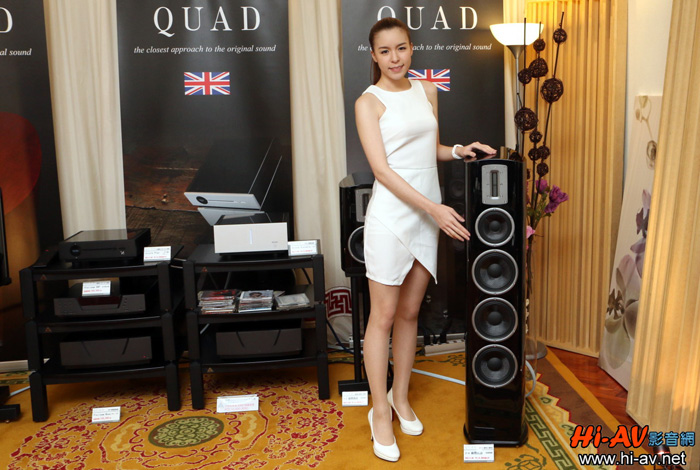

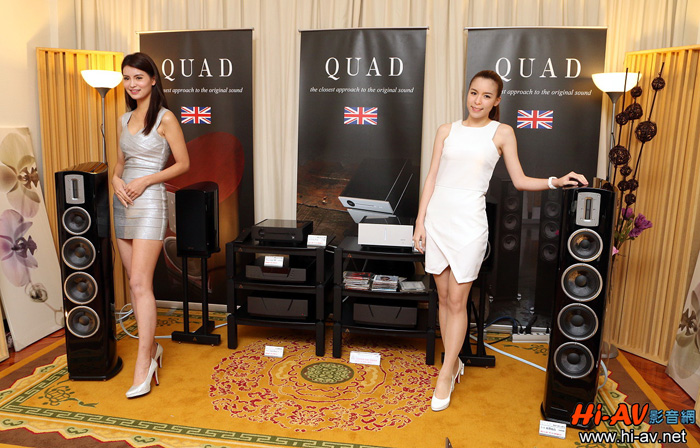

女模身边的Z-4落地喇叭是Z系列身形最大者,高1175mm、宽267mm、深340mm,重量为23.5公斤.它采三音路5单体低音反射式设计,除了最上方90x12mm丝带高音外,还有一支150mm中音与三支175mm低音单体,频率响应为47Hz-20kHz,最大音压115dB.至於排行第二的Z-3落地喇叭,其音箱宽度与深度都和Z-4相同,高度则是略矮的965mm,重量也降至19公斤.它采三音路4单体低音反射式设计,由於比Z-4少了一支低音单体,频率响应为50Hz-20kHz,最大音压为110dB.

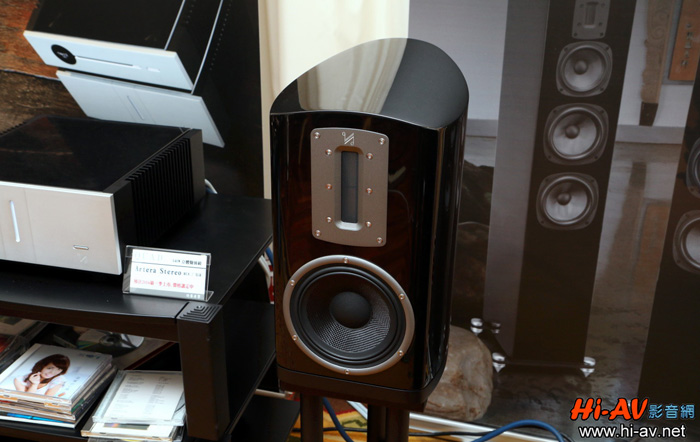

  Z-2书架喇叭高421mm、宽243mm、深329mm,重量为9公斤.它采两音路2单体低音反射式设计,配备丝带高音与175mm中低音单体各一支, 频率响应和Z-3同样是50Hz-20kHz,最大音压为102dB.至於Z-1书架喇叭则高383mm、宽219mm、深283mm,重量为6.5公斤.它也采两音路两单体低音反射式设计,配备丝带高音与150mm中低音单体各一支,由於中低音单体尺寸比Z-2的略小,频率响应为56Hz-20kHz,但最大音压和Z-2同样是102dB.

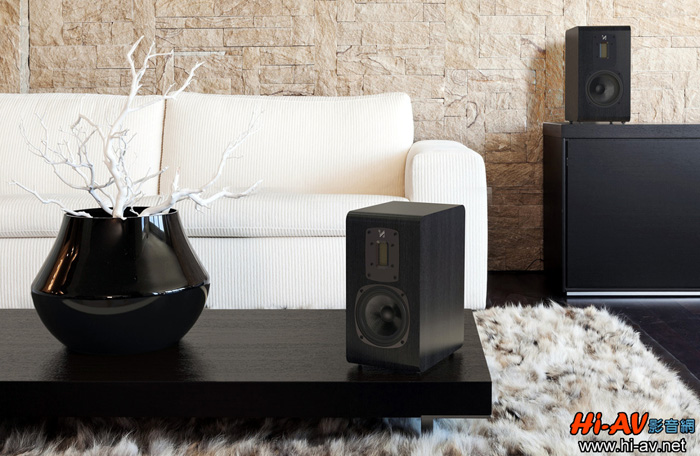

Quad第三套发表的新制品,是走超值路线的S系列多声道喇叭,包括S-1、S-2两款书架式喇叭,以及S-4、S-5两款落地式喇叭,另外还有一款S- C中央声道喇叭,外观则有红木、黑木、钢烤黑、钢烤白不同选择,让消费者无须负担Hi-End级的高价,就能组建一套优质的家庭剧院喇叭系统.




S系列喇叭有多超值?从它们和Z系列同样全都配备一支「True Ribbon丝带高音」就可得知.只不过其丝带高音小了一半,高度从90mm减少为45 mm,但其结构与Z系列差异不大,整体来说依然比一般铝带高音结构扎实许多。

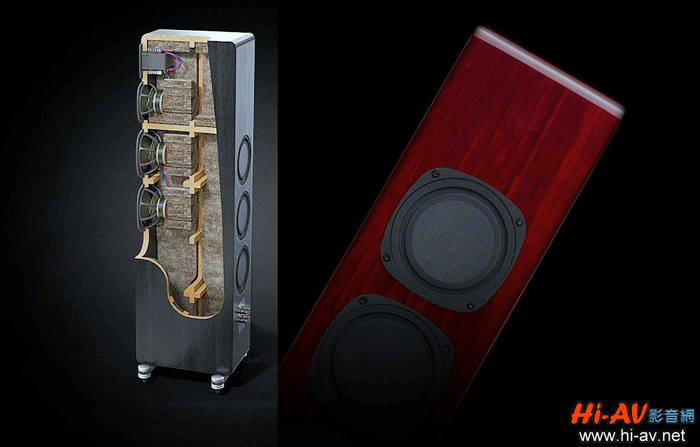

这是S系列里体型最大的S-5落地喇叭音箱结构图,此箱体采三明治结构,单体排列次序与Z系列相同,只是低音单体比Z-4少了一支.不过,请注意後方三个165mm被动辐射器(被动式低频辐射单体,请见图片右半部)是Z系列所没有的,Quad藉由它们让低频更加延伸且加快反应速度,当然,同为落地式的 S-4也配置有被动辐射器.

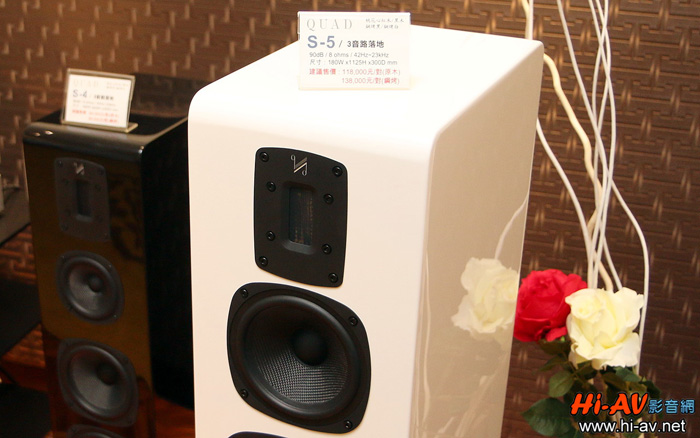

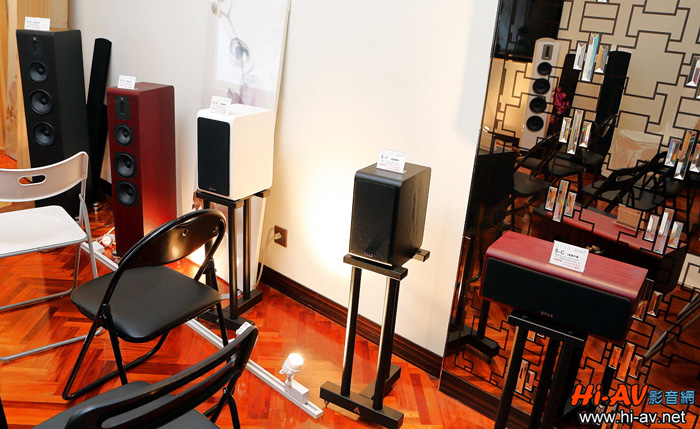

  这是发表会前所拍摄的照片,可见展房内右侧有Quad S系列五款制品一字排开,最左侧的S-5落地喇叭高1,125 mm、宽205mm、深360mm,重量为21.85公斤.它采三音路设计,配备一支丝带高音、一支125mm中音与两支165mm低音单体(中低音单体振膜皆为编织碳纤维),另外还加上三支165mm被动辐射器,让喇叭的频率响应延展为42Hz-23kHz,最大音压105dB.
  左二的S-4落地喇叭高925mm、宽180mm、深330mm,重量为16.4公斤.它同样采三音路设计,也配备一支丝带高音,中低音单体振膜也都是编织碳纤维,但单体的数量和尺寸都做了缩减,只有100mm中音与125mm低音单体各一支,125mm被动辐射器也从三支降为两支,频率响应为44Hz-23kHz,最大音压100dB.
  安排在正中央的是S-2书架喇叭,高330mm、宽180mm、深290mm,重量为6.1公斤.它采两音路2单体设计,配备丝带高音与125mm中低音单体各一支,不过中低音单体振膜从S-5、S-4的编织碳纤维改为功夫龙材质,其频率响应为48Hz-22kHz,最大音压98dB.
  右二位置的书架式喇叭是S-1,高285mm、宽156mm、深270mm,重量为5.2公斤.它同样采两音路2单体设计,也配备一支丝带高音,但受限於音箱体积,功夫龙振膜中低音单体尺寸缩减为100mm,频率响应为58Hz-20kHz,最大音压则是96dB.
  至於最右侧的S-C中央声道喇叭,是以Quad S系列建构家庭剧院时不可或缺之要角,高165mm、宽400mm、深230mm,重量为6.3公斤.它采两音路3单体设计,配备一支丝带高音与两支 100mm编织碳纤维振膜中低音单体,频率响应为65Hz-20kHz,最大音压则是97dB.
